泵出口管路布置形式有三種，根據現場施工條件而定。

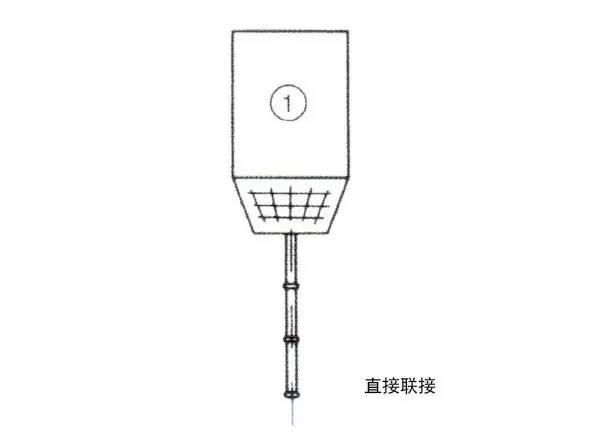

① 直接聯接：泵出口與錐管聯接后，筆直往前設置。

直接聯接，泵送阻力小，但泵送高度較大時，混凝土容易倒流，適合于水平或水平以下輸送混凝土；

② U形聯接：泵出口與錐管聯接后，接3m直管，接兩個90彎管成1 80水平彎管。

U形聯接，泵送阻力較大，但泵送高度較大時，混凝土不容易倒流，適合大高度的泵送；

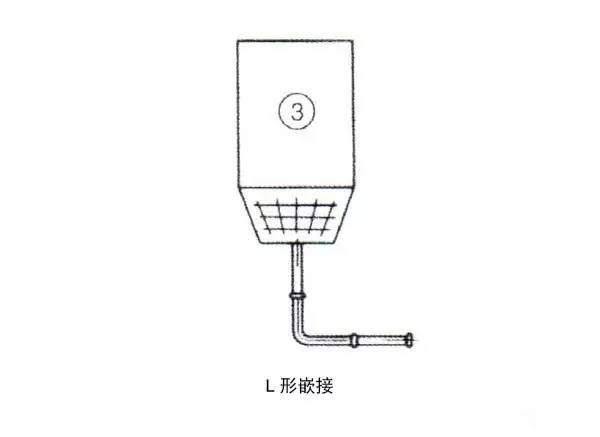

③ L形嵌接：泵出口與錐營聯接后并接3m直管，接一個水平90彎管。

L形聯接，泵送阻力介于上述兩種情況之間，但橫向反作用力大，因此錐管處應有牢固的固定。

不同的聯接方式各有其優缺點，三種出口管路布置形式對比分析。方便各位用戶根據地形場地，布置管道。

管路布置應該適應現場情況下，按短距離和少彎頭的原則來鋪設。
